Teknikal na detalye (Mga larawan para lamang sa sanggunian)

1, Single side hydraulic uncoiler
Function	Ang function ng yunit na ito ay upang lansagin ang buong coil ng steel strip at magbigay ng mga kinakailangang hilaw na materyales para sa bumubuo ng makina

Naglo-load ng Timbang	Max. 8.0 tonelada/panig
mga ulo ng kono	Isang cone head

Uri ng istraktura ng conehead	kumbinasyon ng mga slider, matibay at matatag

Palawakin ang uri	Pagpapalawak ng haydroliko

Materyal na ulo ng kono	Spindle: 42CrMo, forging, overall tempering;
	Arc plate: 45# pangkalahatang tempering
	Wedge slider: 45# steel tempered
Uri ng preno	Uri ng pneumatic

Materyal na blocking device	Manual mode

2 、 Paggugupit at butt-welder


Function	Ang pag-andar nito ay paggugupit at pag-align sa ulo at dulo ng dalawang magkaibang mga piraso, pagputol ng mga hindi regular na bahagi, at pag-welding ng dalawang piraso nang magkasama upang ang linya ay maaaring gumana nang tuluy-tuloy

Uri ng paggugupit	Hydraulic shearing, materyal: Cr12MoV

Uri ng clamping	Hydraulic clamping

Uri ng hinang	TIG awtomatikong hinang

3. Pahalang na nagtitipon
3. Pahalang na nagtitipon
Function	Ito ay ginagamit para sa pag-iipon ng sapat na mga piraso ng bakal upang matiyak na ang makina ay patuloy na tumatakbo
Function
Labis na sukat	O.D. 5.0m
Pagpapakain ng motor	18.5 KW (AC motor na may variable frequency speed regulation)
Motor ng imbakan	22 KW (AC motor na may variable frequency speed regulation)
Bilis ng pagpapakain	MAX200m/min
Kapasidad ng imbakan	500～1000m

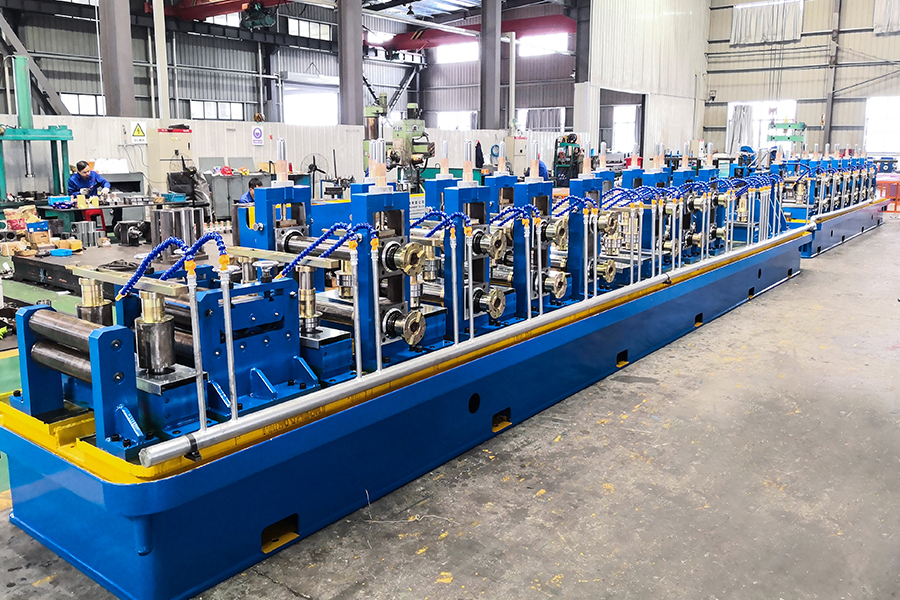

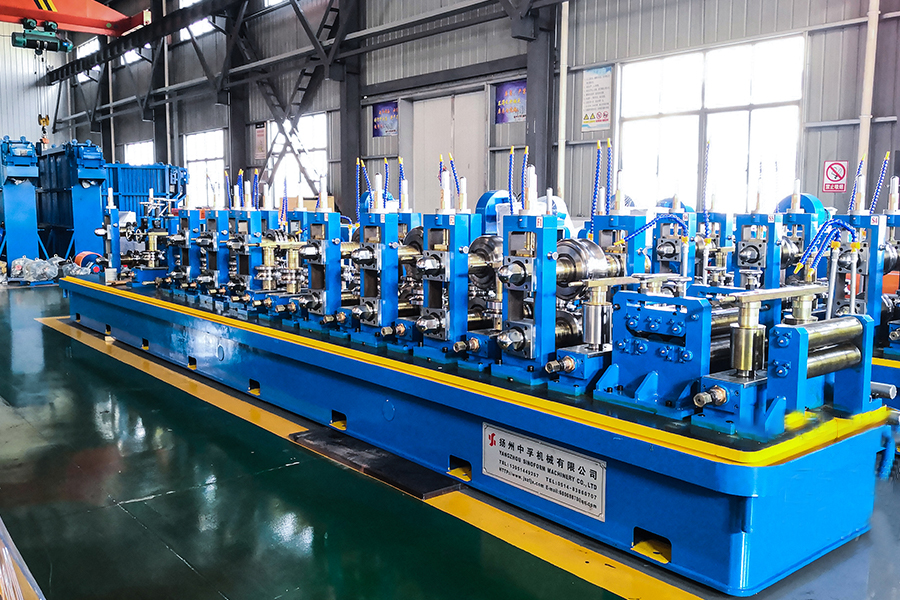

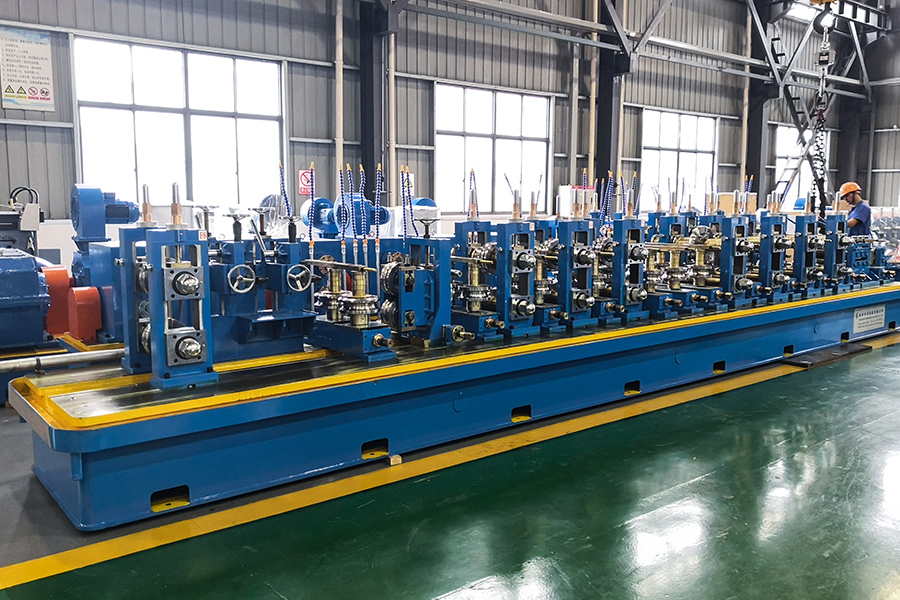

2. Pagbubuo at pagpapalaki ng pangunahing makina (pito sa harap at lima sa likod, split bed) Pangunahing makina
Unit arrangement:
	Pagbubuo：2 roller leveling→V→7 roller leveling→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Paggabay at 2 o 3 roller Extrude → Scraper → Pagpapakintab→ Water Cooling

	Pagsusukat：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H → pagsukat ng bilis → Straightening 1→ Straightening 2→ V
1 ） Leveling device
Function
	Gamit ang 7-roll leveling device upang tuluyang makapasok sa forming machine
Istruktura
	1 roll Anti-jumping, 2 roll Paggabay vertical, 7 rolls leveling GCr15, surface high-frequency quenching treatment.

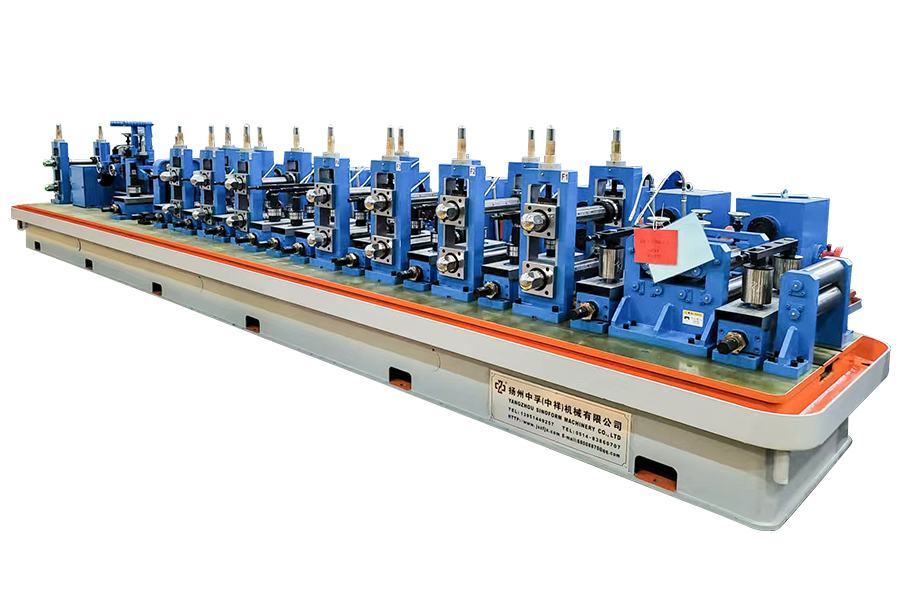

2 ） Forming machine (split-type)

Function	Maaari nitong unti-unting pigain ang mga piraso ng bakal sa mga blangko ng tubo sa pamamagitan ng pagbuo ng mga rolyo, at ipadala ang mga ito sa welding machine,

Uri ng pagbuo	"W" na bumubuo, Double radius hole type

Horizontal-roll stand	7 nakatayo
Vertical-roll stand	9 na nakatayo
Horizontal-roll stand

Dami	7 set
Istruktura
Istruktura	Double column gantry frame, na may operating end frame na kayang palitan ang side roll
Materyal ng pahalang na nakatayo	Precision-cast na mga bahagi ng bakal
Pahalang na diameter ng baras	Φ90mm
Pahalang na materyal ng baras	42CrMo, normalized HB260~290, surface high-frequency quenching HRC50~55
Pahalang na materyal ng baras	Tempering Surface quenching

Vertical-roll stand
Dami	9 na nakatayo
Istruktura	Dobleng istraktura ng pivot, pinalakas at itinatali gamit ang mga pull plate. Ang rolling mill ay binuo sa roller shaft sa pamamagitan ng mga bearings, na ginagawang madali upang baguhin ang mga roller.

Materyal ng mga vertical na nakatayo	Ang slider ay isang uri ng slot (mataas ang katumpakan, hindi madaling masira)
Vertical shaft diameter	Φ60mm
Vertical materyal ng baras	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55
	Tempering Surface quenching
Paraan ng pagsasaayos ng roller	Ang gitna at posisyon ng dalawang roller shaft ay inaayos sa pamamagitan ng pagsasaayos ng manggas ng tornilyo, at ang adjusting nut ay isang tansong nut; Pino-pino ang taas ng vertical roller sa pamamagitan ng pagsasaayos ng nut.

gearbox
Dami	7 set
Materyal na kahon	QT400
Uri ng paghahatid	Spiral bevel gear transmission
Spiral bevel gear na materyal
Spiral bevel gear na materyal	20CrMnTi Forging, paggamot sa pagsusubo sa ibabaw ng ngipin
materyal ng gear shaft	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55
materyal ng gear shaft	Tempering Surface quenching

3) seksyon ng hinang
①weld seam Guiding
Function	Gabayan ang weld seam, ayusin ang welding V-angle upang matiyak na ang weld seam ay maaaring magabayan ng tama sa extrusion roller welding position habang hinang.
Istruktura	2-roll na uri, adjustable pahalang at patayo, at maaaring paikutin sa isang tiyak na anggulo. Ang mga pahalang at patayong pagsasaayos ay ginagawa gamit ang mga screw rod, habang ang mga pagsasaayos ng pag-ikot ng frame ay ginagawa gamit ang mga worm gear.
Istruktura
materyal ng baras	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55
materyal ng baras	Tempering Surface quenching
② Pipiga aparato (Dalawa o tatlong roller type SQ)
Function	Ang welding seam ay isasara
Istruktura	Dalawa o tatlong roller type SQ, Double pivot structure, pinalakas na pangkabit na may pull plate
materyal ng baras	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55
materyal ng baras	Tempering Surface quenching
③ Scraper
Function	Gumamit ng kutsilyo ng scraper para tanggalin ang panlabas na welding bead, magiging makinis at malinaw ang welding seam.
Istruktura	2 hanay ng mga scraper; Ang scraper ay maaaring iakma pataas, pababa, at pahalang, at may mabilis na pag-angat na function. Ang isang papag o roller ay ibinigay sa ibaba ng lalagyan ng talim.
④ Polishing
Function	Pagpapatatag ng mga bakal na tubo at pagyupi ng mga panlabas na burr at hindi pantay na bahagi
materyal ng baras	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55Tempering Surface quenching
4) tangke ng paglamig
Function	magpatibay ng uri ng pag-spray ng tangke ng tubig upang matiyak na sapat ang paglamig ng blangko ng tubo.
Function
Istruktura	Box-type welded istraktura, ang itaas na tubo ng tubig ay ginawa sa isang spray hugis upang spray at palamig ang bakal pipe.
Istruktura

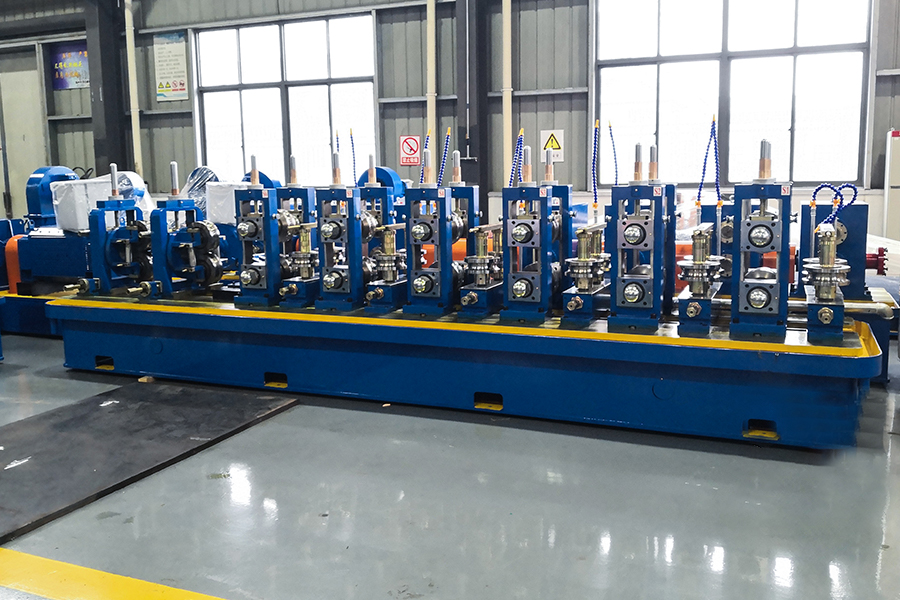

5) Sizing machine (6 pahalang, 6 patayo 2 set ng Turkish straightening)
Function
Function	Ang function ng four-roll type pushing square device ay online na i-deform ang precision-shaped steel pipe sa isang square spacing pipe at halos ituwid ito upang makamit ang perpektong geometric na sukat at flatness.
① Pahalang na paninindigan	6 na set, katulad ng pagbuo ng isang makina
② Vertical-roll stand	6 na set, katulad ng pagbuo ng isang makina

3）Straightening device 2 set ng Turkish head straightening(Tingnan ang huling Turkish - mga ulo sa itaas)
Uri ng Straightening Device
	Turkish - mga ulo, 360° rotatable
Istruktura
	2/4 - roll frame, na may mga rolling roll na ibinahagi sa parehong ibabaw, adjustable nang pahalang at patayo, at may kakayahang umiikot sa isang tiyak na anggulo. Ang mga pahalang at patayong pagsasaayos ay ginagawa gamit ang mga screw rod, habang ang mga pagsasaayos ng pag-ikot ng frame ay ginagawa gamit ang mga worm gear.
diameter ng baras	Φ40mm
Materyal ng baras	40Cr, normalized HB260~290, surface high-frequency quenching HRC50~55
	Tempering Surface quenching

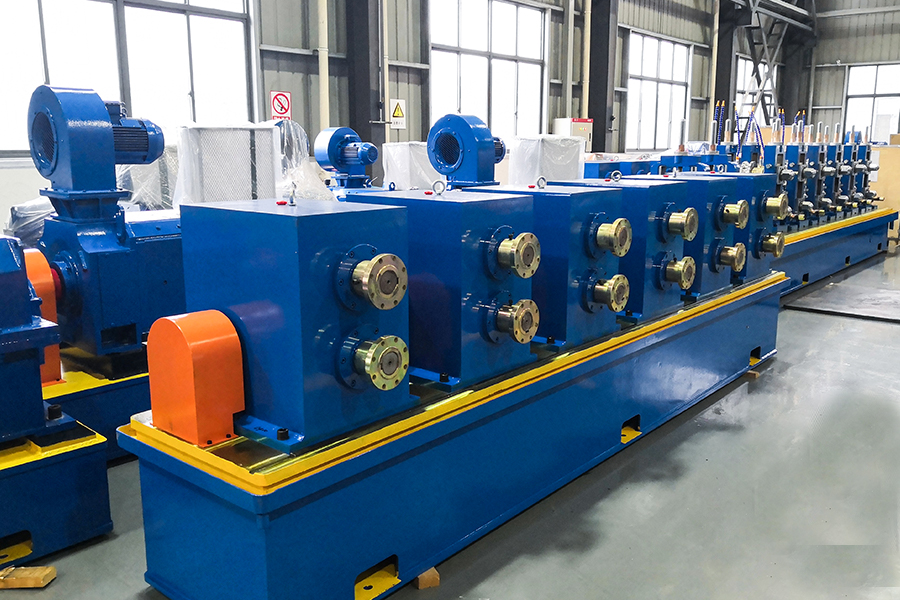

6) Pangunahing hinimok na aparato
Drive Way
Drive Way	Motor → Reducer → Gear box → Universal shaft → Horizontal shaft
Pangunahing modelo ng motor, kapangyarihan	160KWMababang bilis DC motor ，2 set ；
Reducer	ZLY224 2 set ；
Gearbox	Bumubuo ng bahagi ：7 set ； Sukat na bahagi ：6 set

	Spiral umbrella gear transmission box, na may mataas na load-bearing capacity, mataas na transmission efficiency, at mahabang buhay ng serbisyo.
	Spiral umbrella gear material: 20CrMnTi， Tempering Surface quenching。 Lalim ng carburized layer 1.1~1.5 mm， surface quenching hardness HRC55～60。

5 、 Roller
Roll	materyal ： Cr12 ， Katigasan ng paggamot sa init: HRC58-62. Ang keyway wire cutting at CNC machining ay tinitiyak ang katumpakan ng hugis ng butas at working surface polishing.
i-extrude ang roll	materyal ： H13 ， Katigasan ng paggamot sa init: HRC50-53. Keyway wire cutting, profile CNC lathe, at working surface polishing.
Roller pad	materyal ： 45# bakal.

6.1 、 Hot cutting saw Maaaring piliin ng mga customer ang 6.1 o 6.2
Istruktura	PLC, Ordinaryong saw blade cutting
（1） Pinakamataas na diameter ng pagputol	Φ115mm（90*90）
（2） maximum na kapal ng pagputol	Δ4.5mm
（3）haba at katumpakan ng pagputol	L=3～8m,≤±3 mm
（4）uri ng drive	Pag-angat at pagbaba ng pneumatic saw (pinalaki at pinalakas ang ulo ng saw)
（5）laki ng talim ng lagari	Φ700mm×Φ80mm×4.0/5.0mm
（6）nagmamaneho ng motor	30 KW AC motor
（7）pagputol ng motor	37 KW AC motor
（8）Clamp	Pang-ipit ng hangin

6.2 、 Cold cutting saw
Istruktura	Kontrol ng motion controller, HSS mataas na bilis ng bakal / TCTAlloy saw blade cutting
（ 1 ）、 Pinakamataas na diameter ng pagputol	Φ115mm
（ 2 ）、 maximum na kapal ng pagputol	Δ4.5mm
（ 3 ）、 haba at katumpakan ng pagputol	L=4～8m,≤±2 mm
（ 4 ）、 uri ng pagmamaneho	Servo motor/ball screw/linear guide
（ 5 ）、 laki ng saw blade	Φ560mm-HSS high-speed steel
（ 6 ）、 nagmamaneho ng motor	15 KW Yaskawa Servo motor
（ 7 ）、 pagputol ng motor	18.5 KW AC motor
（ 8 ） Pagpapakain ng motor	2.9 KW Yaskawa Servo motor
（ 9 ）、 bilis ng pagputol	20-70 m/min

7 、 conveyor table
Function
Function	Ang pag-andar ay upang mapabilis ang paghihiwalay ng mga bakal na tubo na pinutol sa mga nakapirming haba at dalhin ang mga ito sa lugar ng packaging
Transmission motor	3 KW
Transmission motor	AC motor na may variable frequency speed regulation
Dami of feeding rollers	12 set
Ang haba	12 M

8、300KW High-frequency welding machine
Panimula	Ang buong kagamitan ay kinokontrol ng isang PLC system upang makamit ang komprehensibong interlocking control at fault diagnosis function, at ang operating status ng kagamitan ay sinusubaybayan sa pamamagitan ng isang LCD screen

Komposisyon	RECTIFIER CABINET
	INVERTER CABINET
	NAGPAPANlamig na DEVICE
	OPERATING TABLE
	TRANSFORMER
	DC SPEED ADJUSTOR

9 、 Zinc spraying machine (opsyon ng customer)
Pangkalahatang-ideya	Nasusunog ang arko sa magkabilang dulo ng wire bilang pinagmumulan ng init, na nagiging sanhi ng pagkatunaw ng wire. Kasabay nito, ang compressed air ay nag-atomize ng natunaw na kawad sa mga patak ng gas, na pagkatapos ay i-spray sa mataas na bilis sa ibabaw ng pre-treated na workpiece. Bumuo ng kumpletong patong.

Modelo ng makina	Saklaw ng produksyon	Saklaw ng kapal ng pader	Bilis ng paggiling	High-frequency na kapangyarihan
HG90	Φ30/48~Φ115 mm	δ1.5~4.5 mm	20~60	300KW
HG90	□25×25~90×90	□δ≤3.5mm	20~60	300KW

item	Parameter	Remarks
Direksyon ng feed	Kaliwa o kanang entry (depende sa layout ng proseso ng workshop ng customer)	Nakaharap sa kagamitan, ang direksyon ng pagpasok ng hilaw na materyal

Kabuuang kapangyarihan ng kagamitan	Humigit-kumulang 770KW(Pangunahing makina 320KW Mataas na dalas300KW Pantulong na makina150KW)

Pamantayan ng boltahe ng power supply	380V/50Hz; Three-phase four-wire system	Mababang boltahe na cabinet ng pamamahagi, mga cable, ibinibigay ng customer

Sakop ang lugar ng kagamitan	L 55-65M×W 4.5M	Ayon sa layout ng kagamitan

Ang lugar ng high-frequency welding machine ay sakop	L 6M×W 3M×H 2.8M

Supply ng tubig (recycled)	Isang cooling pool: 30m³; Isang hanay ng mga high-pressure na bomba. Bilang kahalili, ang supplier ay maaaring magbigay sa mamimili ng mga factory drawing, at batay sa mga drawing, lumikha ng isang waterway layout plan.	Ang customer ay nagbibigay sa sarili ng isang water pool, water pump, plumbing system, at cooling tower

Supply ng hangin	Air compressor: isang set 1.6m³para sa karaniwang pipe ng bakal; kung kailangan ng Galvanized pipe ng 3.5m³	Ang customer ay nagbibigay ng sarili ng air compressor, air storage tank, at pipeline

Mga kagamitan sa pag-angat	Aircrane 5~10Tons: dalawang set	Ang customer ay nagbibigay ng sarili
Normal na consumable na bahagi	（1）Mga kutsilyong pang-scraper
	（2）Saw blade
	(3) Ferrite
	（4）Induction coil(Copper tube, insulated tube)
